Мини GPS модуль с компасом Matek M8Q-5883

GPS модуль M8Q-5883 от компании Matek со встроенным компасом QMC5883L. Оснащен подлинным чипом u-blox M8 и поддерживет системы позиционирования и навигации, такие как GPS/ГЛОНАСС/BDS/Galileo/QZSS/SBAS. Встроенная GNSS RHCP патч антенна обеспечивает наилучший компромис между производительностью и небольшим размером, специально для монтажа в БПЛА, роботов, RC, FPV или другие проекты. Идеально подходит для использования с INAV и другими прошивками.

Чип: u-blox SAM-M8Q

Поддержка спутниковых систем: GPS, GLONASS, Galileo

Максимальная скорость обновления навигации:

Единая GNSS: до 18Hz

2 параллельные GNSS (GPS и ГЛОНАСС): до 10Hz

Горизонтальная точность положения (GPS и ГЛОНАСС): 2.5м CEP

Точность скорости: 0.05 м/с

Скорость передачи данный: 9600 бит/сек

Холодный старт: 26 сек

Автоматические холодные запуски: 2 сек

Горячий старт: 1 сек

Чувствительность

Отслеживание и навигация: -165 dBm

Обновление данных: -158 dBm

Холодный старт: -146 dBm

Горячий старт: -155 dBm

Точность позиционирования: 2.5м CEP

Диапазон входного напряжения: 4~6V

Интерфейс: UART (TX, RX) для GPS SAM-M8Q

Интерфейс: I2C (DA, CL) для компаса QMC5883L

Размеры: 20 x 20 x 7.5мм

Вес: 7г

72-канальный u-blox M8 модуль с поддержкой нескольких систем геопозирования одновременно, таких как L1C / A, SBAS L1C / A, QZSS L1C / A, QZSS L1 SAIF, GLONASS L1OF, Galileo E1B / C

Встроенный стабилизатор напряжения 3.3V с низким уровнем шума и RF-фильтр для блокировки шума

Встроенный магнитный датчик QMC5883L

Дополнительный усилитель LNA для оптимизации производительности и фронтальный ПАВ-фильтр для повышения помехоустойчивости

Низкое энергопотребление

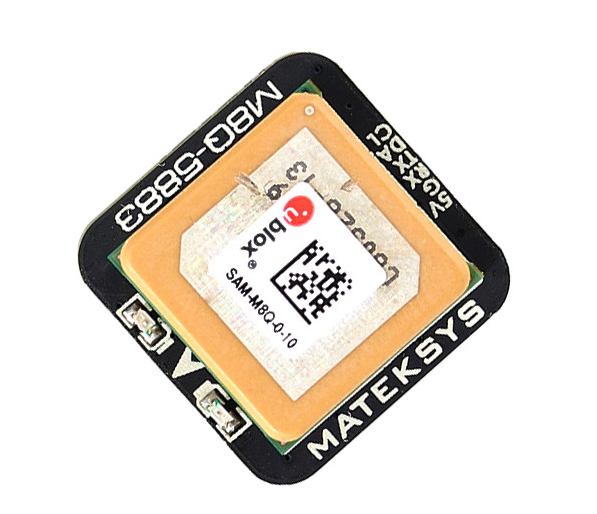

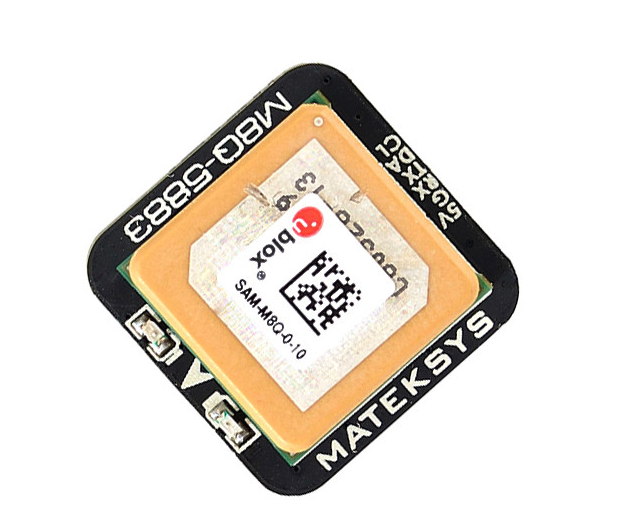

Встроенная керамическая патч антенна GNSS RHCP 15 x 15 мм

Аккумулятор для горячего старта GPS модуля

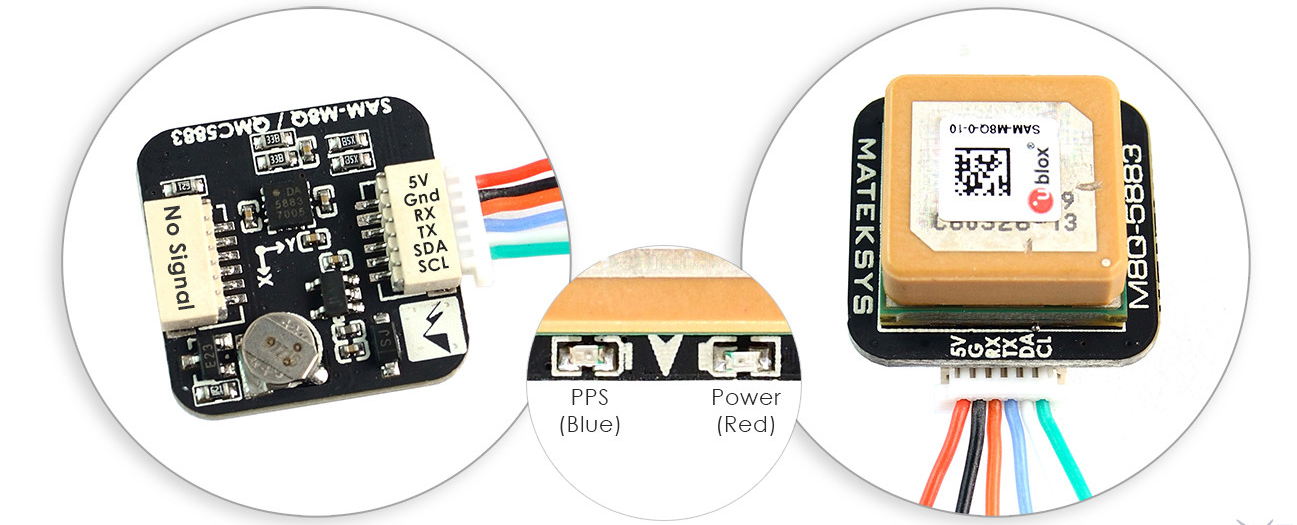

Светодиодный индикатор питания (красный) и индикатор импульсов времени (синий)

Поддерживается INAV / Betaflight / Ardupilot и т. д.
