Прийомник и передатчик MATEK VTX-1G3SE-9 1.2Ghz 1.3GHz
Переглянути відгуки (0)
Прийомник и передатчик MATEK VTX-1G3SE-9 1.2Ghz 1.3GHz 9CH FPV Video MK-VTX-VRX Transmitter With VRX

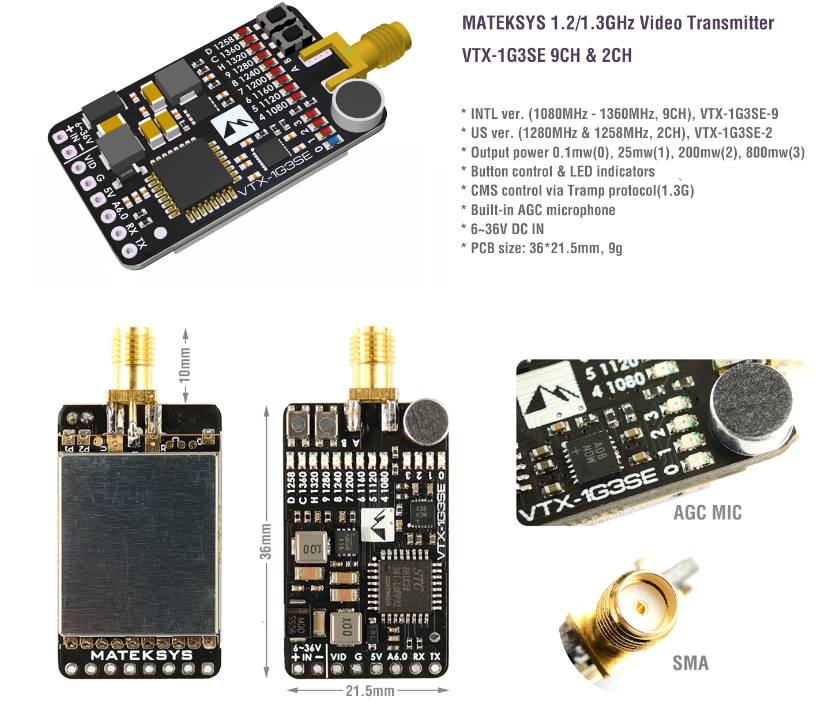

VTX-1G3SE видеопередатчика
Особенности и характеристики
9CH_INTL версия (1080,1120,1160,1200,1240,1280,1320,1360,1258 МГц)
2CH_US версия (1258 МГц и 1280 МГц)
Мощность RF: 0,1 МВт (0, режим питья), 25 МВт (1), 200 мВт (2), 800 МВт (3)
CMS управление через протокол Tramp вариант для 1,3G
Кнопка управления и светодиодный индикатор
Встроенный микрофон AGC
6-36 В постоянного тока (2-8S LiPo)
Мощность Потребляемая мощность: 40mA (0,1 МВт), 110mA(25 МВт), 150mA(200 МВт), 250mA(800 МВт) @ 12 В
Формат видео: NTSC или PAL
Аудионоситель: 6,5 МГц и 6,0 МГц, встроенный микрофон на 6,5 МГц
Разъем RF: SMA
Вес: 9 г (w/o antanna)
Размер: плата 36*21,5 мм
Прокладки
+ Вход в: 6-36 В постоянного тока с защитой от обратной полярности
VID: видео вход
G: земля
5 В: выход встроенного регулятора, Максимальная нагрузка 1.5A на этой прокладке
A6.0: Аудио 6,0 МГц вход
RX: управление CMS через протокол Tramp
TX & RX: UART для обновления прошивки
Настройки
Пресс кнопка-для того, чтобы выбрать RF выход уровней, 0 (синий светодиодный) = 0,1 МВт pitmode, 1 = 25 МВт. 2 = 200 МВт, 3 = 800 МВт
Нажмите и удерживайте кнопку-B в течение 2 секунд для ввода настройки частоты. Светодиодный индикатор частоты мигает
Нажмите кнопку-B, чтобы выбрать частоту (только 1258 и 1280 могут быть выбраны в версии US 2CH)
Когда светодиодный индикатор мигает на новой частоте, на этой частоте нет радиочастотного выхода.
Новая частота и выход будут включены, если кнопка не будет работать в течение 3 секунд
Управление CMS
Подключите «RX» к любому запасному UART-TX контроллера полета, включите «протокол VTX(Tramp)» на соответствующем UART.
Скопируйте и вставьте следующую команду в CLI BF4.1 или более позднюю версию
Vtxtable bands 2
Каналы vtxtable 8
Vtxtable band 1 1G3_A 1080 1120 1160 1200 1240 1280 1320 1360
Vtxtable band 2 1G3_B B 1080 1120 1160 1200 1258 1280 1320 1360
Vtxtable powerlevels 3
Vtxtable powervalues 25 200 800
Vtxtable powerlabels 25 200 800
Когда управление CMS включено, управление кнопками будет отменено.
Только 1258 и 1280 могут быть включены с помощью управления CMS на 2CH версии.
INAV не поддерживает управление CMS 1,3G через протокол Tamp.

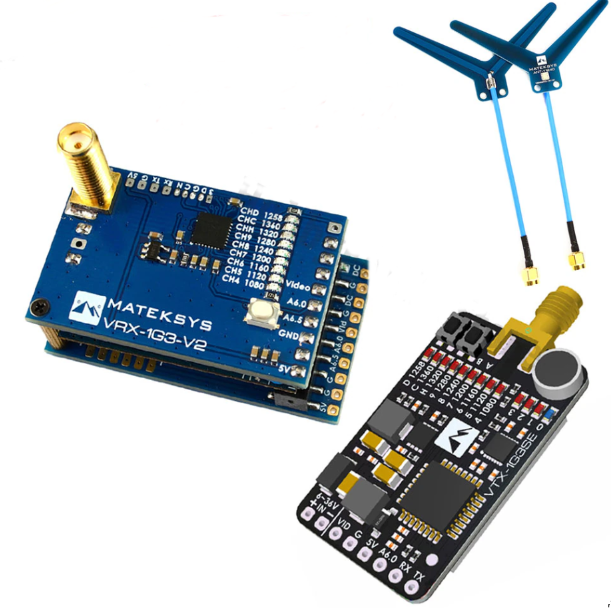

Посылка в комплекте
Примечание: Мы отправляем в соответствии с вашим выбором, выбранное изображение было объяснено
Предупреждение:
Включение без подключения антенны строго запрещено!
Этот продукт требует любительской радиолицензии для законной эксплуатации. Пожалуйста, проверьте свои местные законы и правила перед покупкой
