Видеопередатчик MATEK VTX 6-36 в, 1,2 ГГц, 1,3 ГГц
- Характеристики:
- Диапазон частот: 1,2 ГГц
- Количество каналов: 9
- Частоты каналов: 1080 МГц; 1120 МГц; 1160 МГц; 1200 МГц; 1240 МГц; 1258 МГц; 1280 МГц; 1320 МГц; 1360 МГц
- Мощность передатчика: 0,1 мВт; 25 мВт; 200 мВт; 800 мВт

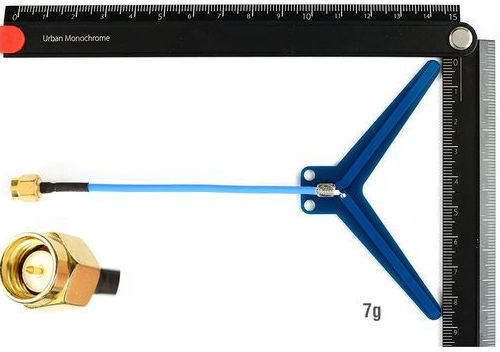

- Антенна: Inverted-Vee
- Разъём антенны: SMA-Female
- PitMode: Есть
- Выбор канала: Кнопка
- Внешнее управление: IRC Tramp
- Индикация канала: Cветодиод
- Передача аудио: Моно
- Встроенный микрофон: Есть
- Форм-фактор: Плата
- Питание камеры: 5 В 1,5 А
- Вход сигнала: RCA (видео + аудио)
- Видеоформат: NTSC; PAL
- Разнос видео/аудио: 6 МГц, 6,5 МГц (на встроенном микрофоне)
- Напряжение питания: 6 - 36 В
- Потребляемая мощность: 40мА (0.1 мВт), 110 мА(25 мВт), 150 мА (200мВт), 250 мА(800 мВт) при 12В

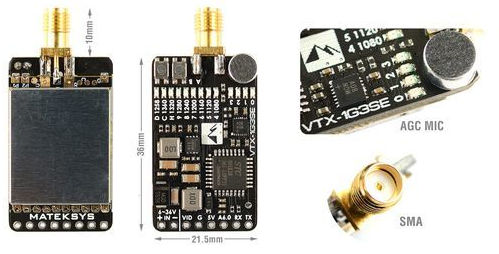

- Размеры: 36мм x 21мм x 8мм
Переглянути відгуки (0)
Видеопередатчик MATEK VTX 6-36 в, 1,2 ГГц, 1,3 ГГц Внимание: НЕ РЕКОМЕНДУЕТСЯ использовать канал 1 (1080 МГц), т. к. использование данного канала совпадает с рабочей частотой транспондеров ADS-B (1090 МГц) пилотиротируемой авиации. Транспондеры ADS-B - используются для опознания борта в воздухе, а также в системе TCAS предупреждающей столкновения в воздухе.
Настройка:
Кнопка А устанавливает мощность передачи: 0 (синий светодиод) = 0,1 мВт, 1 = 25 мВт. 2=200 мВт, 3=800 мВт
Нажмите и удерживайте кнопку B в течение 2 секунд, чтобы войти в настройку частоты. Индикатор частоты начнёт мигать.
Нажмите кнопку-B, чтобы выбрать частоту (в версии US 2CH можно выбрать только 1258 и 1280)
Пока светодиод мигает - передатчик не работает.
Новая частота и передача будут активированы, если в течение 3 секунд не будет нажата ни одна кнопка.
Управление с полётного контролера
Подключите «RX» к любому свободному UART-TX контроллера полета, включите «протокол VTX (Tramp)» на соответствующем UART.
Скопируйте и вставьте следующую команду в CLI версии BF4.1 или более поздней.
vtxtable bands 2
vtxtable channels 8
vtxtable band 1 1G3_A A 1080 1120 1160 1200 1240 1280 1320 1360
vtxtable band 2 1G3_B B 1080 1120 1160 1200 1258 1280 1320 1360
vtxtable powerlevels 3
vtxtable powervalues 25 200 800
vtxtable powerlabels 25 200 800
Когда контроллер полёта отправит управляющую команду на передатчик, кнопка перестанет работать.
Необходимая прошивка INAV 5.0 или новее https://github.com/iNavFlight/inav/pull/7949
Видео передатчик Matek VTX-1G3SE 9CH 1.2-1.3GHz можно купить в Украине с официальной гарантией.
