Плата Arduino Pro Mini

Плата Arduino Pro Mini

Характеристики

  • Микроконтроллер ATmega168
  • Напряжение питания 5 - 12В (для модели 5В)
  • Цифровые входы/выходы 14 (из них 6 могут использоваться в качестве ШИМ-выходов)
  • Аналоговые входы 8
  • Максимальный ток одного вывода 40 мА
  • Flash-память 16 КБ (из которых 2 КБ используются загрузчиком)
  • SRAM 1Кб
  • EEPROM 512 байт
  • Тактовая частота 16 МГц
  • Размеры: 1.8 см х 3.3 см.

Переглянути відгуки (1)

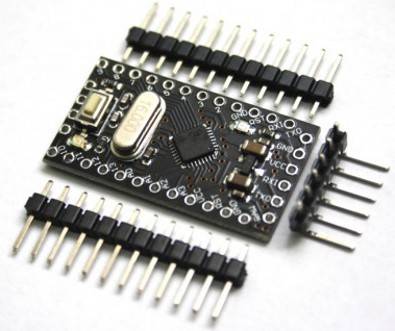

Плата Arduino Pro Mini - это устройство на базе микроконтроллера ATmega168. В ее состав входит: 14 цифровых входов/выходов (из них 6 могут использоваться в качестве ШИМ-выходов), 8 аналоговых входов, кварцевый резонатор, кнопка сброса и контактные площадки для впаивания разъемов.

Arduino Pro Mini может получать питание:

  • через кабель FTDI;
  • от платы-конвертора;
  • от регулируемого источника питания 5 В через вывод Vcc;
  • от нерегулируемого источника через вывод RAW.

Шестиконтактный разъем может служить как для питания, так и для взаимодействия с платой через USB посредством FDTI-переходника.

Каждый из 14 цифровых выводов Pro Mini может работать в качестве входа или выхода. Уровень напряжения на выводах ограничен 5В. Максимальный ток на выводах 40 мА. Все выводы сопряжены с внутренними подтягивающими резисторами (по умолчанию отключенными) номиналом 20-50 кОм.

Платформа Arduino Pro Mini имеет несколько вариантов возможностей для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами:

  • ATmega168 поддерживает последовательный интерфейс UART TTL, осуществляемый выводами 0 (RX) и 1 (TX).
  • С помощью библиотеки SoftwareSerial можно создать последовательную передачу данных через любой из цифровых выводов Pro Mini.
  • ATmega168 поддерживает интерфейсы I2C (TWI) и SPI.
  • В Arduino Pro Mini включена библиотека Wire для удобства использования шины I2C.

Платформа программируется посредством ПО Arduino. Микроконтроллер ATmega168 поставляется с записанным загрузчиком, облегчающим запись новых программ без использования внешних программаторов. Связь осуществляется оригинальным протоколом STK500. Имеется возможность не использовать загрузчик и запрограммировать ATmega168 с помощью внешнего программатора.

Плата Arduino Pro Mini предназначена для полустационарного монтажа в различное оборудование или установки. Плата специально поставляется без впаянных разъемов, что позволяет пользователю впаивать провода или использовать необходимые типы разъемов по своему усмотрению. По расположению выводов Arduino Mini Pro совместима Arduino Mini.


Отзывы о Плата Arduino Pro Mini:


WoT_NahibATOr
Плату получил. Работает. Брал специально для проекта, что бы нано не ставить. Плата хороша тем, что маленькая, но для отладки кода лучше использовать нано или уно, так как там юарт интерфейс реализован на спец микросхеме, с ней удобнее работать.
