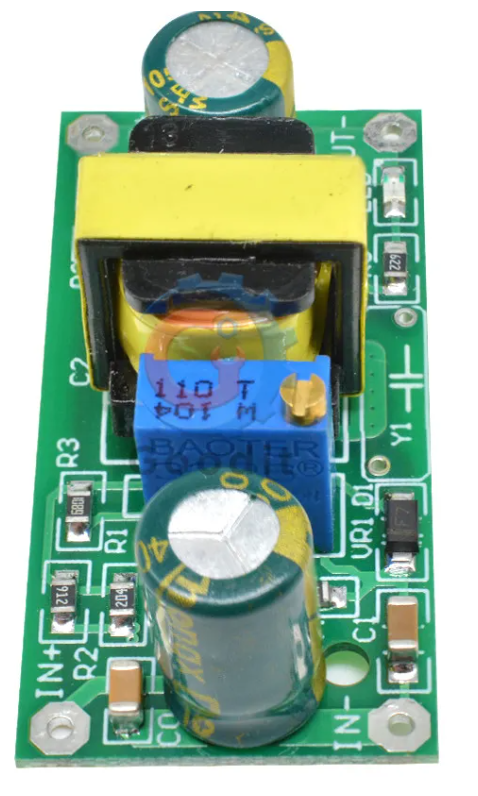

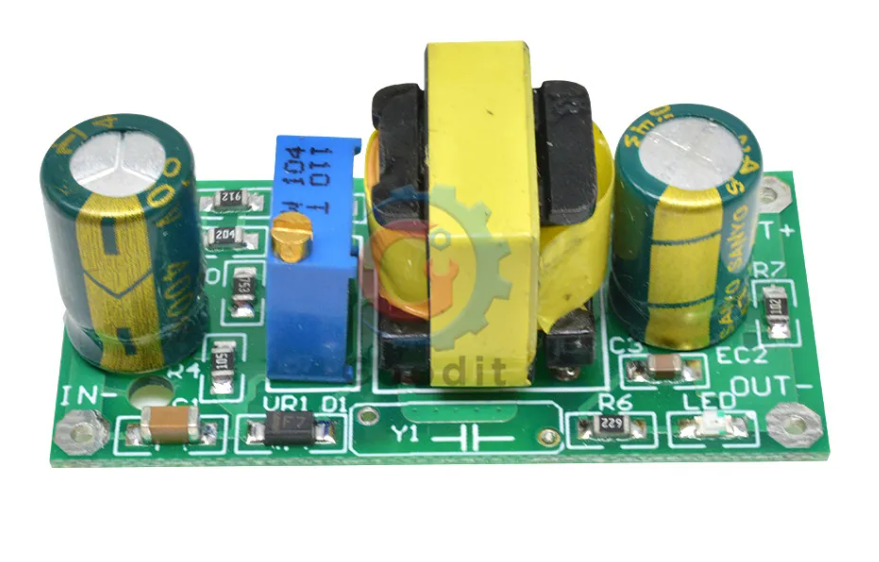

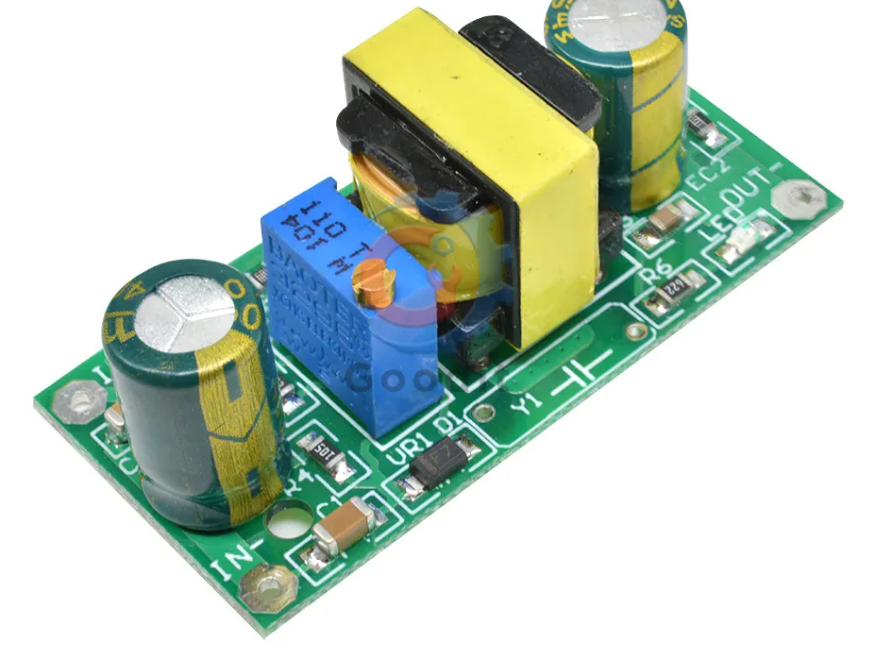

DC-DC регулируемый изолированный понижающий блок питания DC 22 -290V до DC 3.6 -15V

1. Сначала подключите кабель между модулем и источником питания, а затем включите питание. (Если входной терминал подключен к электричеству, он легко загорается, особенно когда входное напряжение питания высокое, это даже сожжет колодку модуля).

2. После выбора подходящего источника питания с помощью мультиметра или вольтметра измерьте, соответствует ли выходное напряжение модуля напряжению, которое требуется устройству. Выходное напряжение можно регулировать, поворачивая синий регулируемый резистор на плате (3,6 В до 15 В) между ними).

3. Электрооборудование (нагрузка) подключается к выходному концу модуля.

4. Если значение регулируемого потенциометра настроено слишком большим или слишком малым, это приведет к тому, что светодиодный индикатор на плате не светится. В это время необходимо лишь установить значение потенциометра в соответствующее положение.

5. Если разница между входным и выходным напряжением меньше 15 В, светодиодный индикатор не светится.
