Система управления батареей (BMS)
В последние годы популярность обрели так называемые "разумные" аккумуляторы, или иными словами Smart batteries. Аккумуляторы этой группы оснащаются микропроцессором, способным не только обеспечивать обмен данными с зарядным устройством, но и регулировать работу аккумуляторных батарей, информировать пользователя о степени их работоспособности. Аккумуляторы, комплектуемые специализированной системой интеллектуального регулирования, находят широкое применение в самом разном техническом электрооборудовании, включительно и электротранспортном. Примечательно, что группу интеллектуальных батарей образовывают преимущественно литийсодержащие аккумуляторы, хоть и встречаются среди них герметизированные или вентилируемые свинцово-кислотные, никель-кадмиевые.
Разумные батареи, как минимум, на 25% дороже обычных аккумуляторов. Однако интеллектуальные аккумуляторы отличаются не только ценой, как большинство предполагает, но и особенностями прилагаемого к ним регулировочного устройства. Последнее гарантирует идентификацию типа аккумуляторных батарей с зарядным устройством, отслеживает температуру, напряжение, ток, степень заряда аккумуляторов. Значительная часть литий-ионных батарейных модулей имеет встроенную систему мониторинга и управления (BMS), которая отвечает за состояние аккумуляторов и управляет ими таким образом, чтобы максимально сохранить работоспособность аккумуляторных батарей в различных условиях.
Рассмотрим же более подробно, что такое аккумуляторная батарея с BMS. Разумные батареи - это аккумуляторы, оборудованные специальной микросхемой, в которой запрограммированы постоянные и временные данные. Постоянные данные программируются ещё на заводе-изготовителе и не подлежат изменению: данные, касаемые производственной серии BMS, её маркировки, совместимости с типом аккумуляторных батарей, вольтажа, максимальных и минимальных пределов напряжения, температурных границ. Временные же данные – это данные, подлежащие периодическому обновлению. К ним относятся преимущественно эксплуатационные требования и пользовательские данные. Как правило, предусматривается возможность подключения системы управления и балансировки к компьютеру или контроллеру с целью мониторинга состояния батарей и контроля их параметров. Некоторые модели BMS могут настраиваться под разные типы батарей (уровни их напряжения, значения тока, емкость).
Система управления батареи (BMS) – электронная система, которая управляет заряд/разрядным процессом аккумуляторной батареи, отвечает за безопасность её работы, проводит мониторинг состояния батареи, оценку вторичных данных работоспособности.

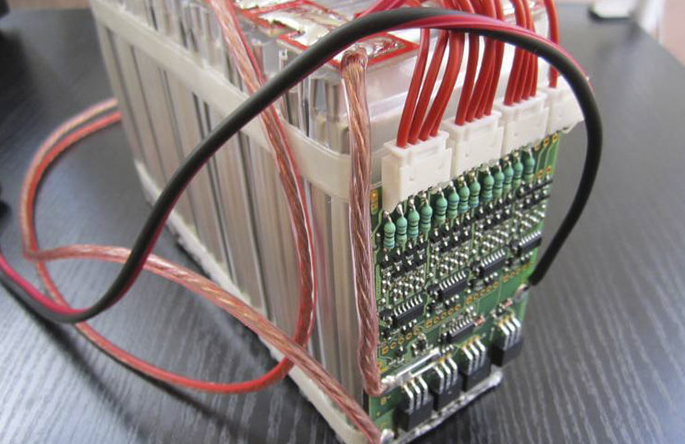

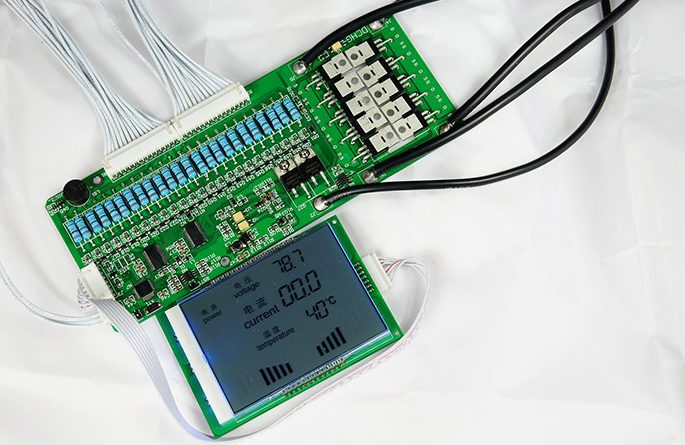

BMS (Battery Management System) – это электронная плата, которая ставится на аккумуляторную батарею с целью контроля процесса её заряда/разряда, мониторинга состояния аккумулятора и его элементов, контроля температуры, количества циклов заряда/разряда, защиты составных аккумуляторной батареи. Система управления и балансировки обеспечивает индивидуальный контроль напряжения и сопротивления каждого элемента аккумулятора, распределяет токи между составными аккумуляторной батареи во время зарядного процесса, контролирует ток разряда, определяет потерю емкости от дисбаланса, гарантирует безопасное подключение/отключение нагрузки.
На основе получаемых данных BMS выполняет балансировку заряда ячеек, защищает аккумулятор от короткого замыкания, перегрузки по току, перезаряда, переразряда (высокого и чрезмерно низкого напряжения каждой ячейки), перегрева и переохлаждения. Функциональность BMS позволяет не только улучшить режим эксплуатации аккумуляторных батарей, но и максимально увеличить срок их службы. При определении критического состояния батареи Battery Management System соответственно реагирует, выдавая запрет на использование аккумуляторной батареи в электросистеме - отключает её. В некоторых моделях BMS предусмотрена возможность ведения реестра (записи данных) о работе аккумуляторной батареи и их последующей передачи на компьютер.
Литий-железо-фосфатные аккумуляторы (известные как LiFePO4), что существенно превосходят ряд иных аккумуляторный батареи литий-ионной технологии с точки зрения безопасности, стабильности и производительности, также комплектуются схемами управления BMS. Дело в том, что литий-железо-фосфатные батареи чувствительны к перезаряду, а также разряду ниже определенного напряжения. С целью уменьшения риска повреждения отдельных аккумуляторных ячеек и выхода батареи в целом из строя все LiFePO4 аккумуляторы оснащаются специальной электронной схемой балансировки – системой управления батареями (BMS).
Напряжение на каждой из ячеек, объединенных в литий-железо-фосфатную батарею, должно находиться в определенных пределах и быть равным между собой. Ситуация же такова, что идеально равная емкость всех ячеек, входящих в состав единого аккумулятора, - довольно редкое явление. Даже малое различие на пару долей ампер-часов может спровоцировать в дальнейшем различие уровня напряжения при зарядно/разрядном процессе. Разница в уровне заряда/разряда ячеек единой LiFePO4 батареи довольно опасна, так как может погубить аккумулятор.
При параллельном соединении ячеек напряжение на каждой из них будет приблизительно равным: более заряженные элементы смогут вытягивать менее заряженные. При последовательном же соединении равномерного распредения заряда между ячейками не происходит, в результате чего одни элементы остаются недозаряженными, а другие перезаряжаются. И даже, если общее напряжении по завершении зарядного процесса будет близко к идеальному, вследствиедаже небольшогоперезаряда некоторых ячеек в батарее будут происходить необратимые разрушительные процессы. Аккумуляторная батарея в процессе эксплуатации не будет отдавать требуемой емкости, и по причине неравномерного распредения заряда быстро придет в негодность. Ячейки с наименьшим уровнем заряда станут своеобразным "cлабым местом" аккумулятора: они будут быстро поддаваться разряду, в то время, когда аккумуляторные элементы большей емкости будут проходить только частичный разрядный цикл.

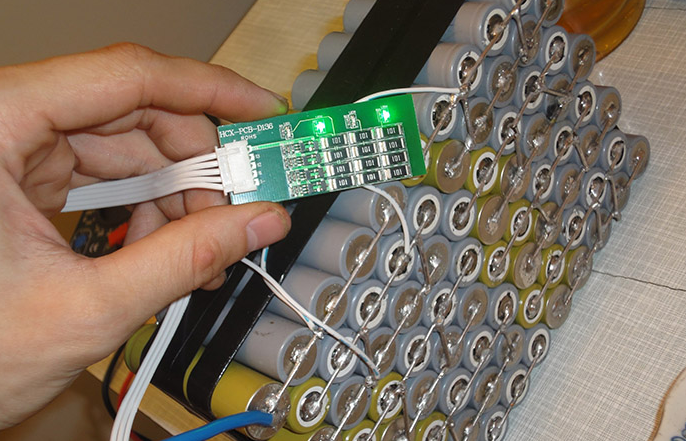

Избежать негативных разрушительных процессов в аккумуляторной батарее позволяет метод балансировки. Система управления и балансировки ячеек BMS следит за тем, чтобы все ячейки в конце зарядки получали равное напряжении. При подходе зарядного процесса к концу BMS делает балансировку шунтированием зарядившихся ячеек или же переносит энергию элементов с большим напряжением к элементам с меньшим напряжением. В отличии от активной, при пассивной балансировке практически полностью восполнившие заряд ячейки получают меньший ток или исключаются из зарядного процесса до момента, пока все элементы аккумулятора не будут иметь равный уровень напряжения. Система управления батареей (BMS), производя балансировку, а также обеспечивая контроль температуры и выполнение ряда иных функций, максимально продлевает срок службы аккумулятора.
Обычно магазины продают уже готовые сборные аккумуляторные батареи с BMS, однако некоторые магазины и фирмы все же предоставляют возможность приобретения аккумуляторных составных по отдельности. К их числу относится и фирма «Электра». Электра – первая фирма в Украине, решившаяся на поставку и создание рынка аккумуляторных элементов для самостоятельной сборки и конструирования литий-железо-фосфатных аккумуляторных батарей (LiFePO4) в нашей стране. Главное преимущество самостоятельной сборки батарей из отдельных ячеек состоит в возможности получения сборного аккумуляторного комплекта максимально приближенного к запросам пользователя с точки зрения рабочих параметров и емкости. При покупке комплектующих для сборки LiFePO4 батареи важно обращать внимание не только на соответствие аккумуляторных ячеек между собой, но и смотреть на параметры BMS: напряжение, ток разряда, количество ячеек, на которое она рассчитана. Эксплуатация литий-железо-фосфатной аккумуляторной батареи также предусматривает использование исключительно зарядного устройства, отвечающего ей по типу. Его напряжение должно быть равным общему напряжению аккумуляторной батареи.
Основные цели применения BMS(BatteryManagementSystem) в качестве регулятора работы аккумуляторной батареи:
- защита аккумуляторных клеток и целой батареи от повреждений;
- увеличение срока службы батареи;
- поддержание аккумулятора в состоянии, при котором станет максимально возможным выполнение всех возложенных на него задач.
ФункцииBMS (Battery Management System)
1. Контроль за состоянием элементов аккумуляторной батареи с точки зрения:
напряжения: общее напряжение, напряжение отдельных ячеек, минимальное и максимальное напряжение ячейки;
температуры: средняя температура, температура электролита, температура на выходе, температура отдельных аккумуляторных "клеток", платы BMS (электронная плата, как правило, оснащается как внутренними температурными датчиками, проводящими мониторинг температуры непосредственно регулировочного устройства, так и внешними, которые используются для контроля температуры конкретных элементов батареи);
заряда и глубины разряда;
токов заряда /разряда;
исправности
Система управления и балансировки ячеек может хранить в памяти такие показатели, как количество циклов заряда/разряда, максимальное и минимальное напряжение ячеек, максимальное и минимальное значение тока заряда и разряда. Именно эти данные и позволяют определять состояние исправности аккумуляторной батареи.
Неправильный заряд – одна из наиболее распространенных причин выхода аккумуляторной батареи из строя, поэтому контроль заряда является одной из основных функций микроконтроллера BMS.
2. Интеллектуально-вычислительная. На основе вышеперечисленный пунктов BMS проводит оценку:
максимального допустимого тока заряда;
максимального допустимого тока разряда;
количества энергии, поставляемой вследствие зарядки, или же теряемой при разряде;
внутреннего сопротивления ячейки;
суммарной наработки аккумуляторной батареи в процессе эксплуатации (общего количества циклов работы).
3. Связная. BMS может подавать вышеуказанные данные на внешние управляющие устройства путем проводной или же беспроводной коммуникации.
4. Защитная. BMS защищает батарею, предотвращая её выход за пределы безопасной работы. BMS гарантирует безопасность подключения/отключения нагрузки, гибкое управление нагрузкой, защищает аккумуляторную батарею от:
перегрузки по току;
перенапряжения (во время зарядки);
падения напряжения ниже допустимого уровня (во время разряда);
перегрева;
переохлаждения;
утечки тока.
BMS может предотвратить опасный для аккумуляторной батареи процесс путем непосредственного влияния на неё или же подачи соответствующего сигнала о невозможности последующего использования аккумулятора к управляющему устройству (контроллеру). Система интеллектуального мониторинга (BMS) отключает аккумуляторную батарею от нагрузки или зарядного устройства при выходе хотя бы одного из рабочих параметров за границы допустимого диапазона.
5. Балансировка. Балансировка – это метод равномерного распределения заряда между всеми ячейками аккумуляторной батареи, благодаря чему максимально продлевается срок службы аккумулятора.
BMS предотвращает чрезмерный перезаряд, недозаряд и неравномерный разрядный процесс в отдельных аккумуляторных ячейках:
осуществляя "перетасовку" энергии от наиболее заряженных клеток к менее заряженным (активная балансировка);
снижая до достаточного низкого уровня поступление тока к практически полностью заряженной ячейке, одновременно с тем, когда менее заряженные аккумуляторные клетки продолжают получать нормальный зарядный ток (принцип шунтирования),
обеспечивая процесс модульной зарядки;
- регулируя выходные токи ячеек аккумулятора, подключенного к электроустройству.
С целью защиты платы BMS от негативного воздействия влаги и пыли её покрывают специальным эпоксидным герметиком.

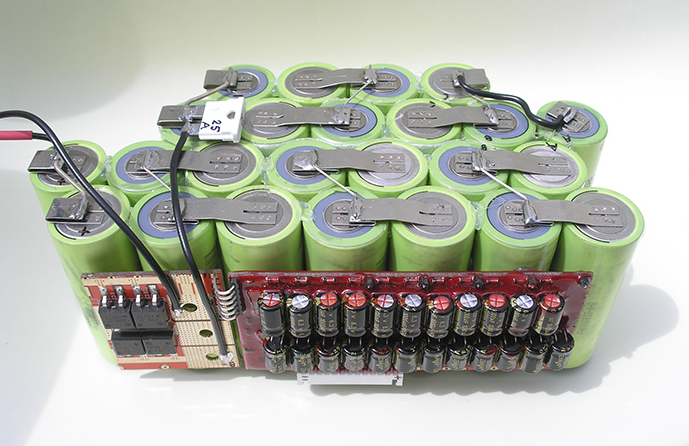

Не всегда аккумуляторы имеет только одну систему управления и балансировки. Иногда вместо одной платы BMS, подсоединяемой при помощи выходящих проводов к аккумуляторной батарее и контроллеру, используется сразу несколько связанным между собой регулировочных электронных плат, каждая из которых управляет определенным количеством ячеек и подает выходящие данные к единому контроллеру.
С практической точки зрения BMS могут выполнять значительно больше функций, нежели просто управление работой батареи. Иног да эта электронная система может принимать участие в контроле параметров режима работы электрического транспортного средства, и осуществлять соответствующие действия по управлению его электрической мощностью. Если аккумуляторная батарея участвует в работе системы рекуперации энергии при торможении электрического транспортного средства, то BMS также может регулировать процесс подзарядки батареи при замедлении и спусках.
